Die kompakte & smarte Wallbox
Zahlreiche Features auf kleinstem Raum
Die Linkcharging-Wallbox aus der H-Serie ist eine ultra-kompakte Ladestationen, die über RFID und zahlreiche intelligente Ladefunktionen verfügt. Dazu zählen z. B. dynamisches Lastmanagement und PV-geführtes Überschussladen. Die umfangreichen Features (integrierter Stromzähler, WLAN, LAN, Bluetooth, OCPP etc.) machen diese kleine Wallbox zu einer Ladelösung, die kaum Wünsche offen lässt. Und das Beste: sie fällt kaum auf und benötigt wenig Platz am Aufstellort. Wer an der Wand keinen Platz findet, montiert die Wallbox einfach auf dem Linkcharging-Standfuß und ist bei der Wahl des Aufstellorts damit noch flexibler.
Alles im Blick dank Handy-App
Überwachen Sie den Ladestatus auch zu Hause oder im Büro. Aktivieren Sie die Off-Peak-Ladung oder das Load-Balancing-Management – oder sehen Sie sich jederzeit Ihre Ladevorgänge an. Auch der ins Fahrzeug geladene Strom wird aufgezeichnet und kann eingesehen werden. All das können Sie direkt über die Linkcharging-App machen (für iOS und Android). Die Verwaltung und Steuerung der Wallbox kann so auch komfortabel aus der Ferne erfolgen.
Sorgenfreies Laden dank Lastmanagement
Sie müssen sich keine Sorgen mehr über plötzlich ausgelöste Sicherungen machen, oder wenn Sie mehrere Geräte im Haus gleichzeitig verwenden wollen. Die H-Serie steuert die Ladeleistung so, dass der Hausanschluss nicht überlastet wird. Außerdem ermöglicht das Lastmanagement den Betrieb von bis zu 32 Wallboxen im Verbund. In diesem Fall übernimmt eine der Wallboxen die Steuerrolle (Master) und steuert die Ladeleistungen der verbundenen Wallboxen (Children).
Integrierte Sicherheitsfeatures
Die Wallbox ist mit einem integrierten Schutz gegen Gleichstromfehlerströme (DC-Fehlerstromschutz, 6mA DC) ausgestattet. Dadurch erübrigt sich die Installation eines teuren FI Typ B in der Hauselektrik.
Vielfältige Kommunikations-Features
Die H-Serie ist mit umfangreichen Kommunikationsoptionen ausgestattet. Eine Einbindung in andere Systeme ist über OCPP möglich. Weiters verfügt die H-Serie über WLAN / WiFi, LAN / Ethernet und Bluetooth.
Ladefreigabe per RFID, App und Plug & Play
Die Freigabe des Ladevorgangs kann schnell und unkompliziert über die zwei mitgelieferten RFID-Chipkarten oder die Handy-App erfolgen. So stellen Sie sicher, dass nur jene Personen laden, denen Sie Zugriff auf Ihre Wallbox erlauben. Die Wallbox kann auch “frei” betrieben werden, sodass zum Laden keine Freischaltung notwendig ist.
Für den Innen- und Außenbereich
Die Wallbox verfügt über die Schutzart IP65 und IK10. Dadurch ist die H-Serie auch optimal für eine Aufstellung im Freien geeignet.
Einstellbare Ladeleistung
Die maximale Ladeleistung der Ladestation beträgt 22 kW und kann auf Wunsch auch spontan begrenzt werden (in 1 Ampere-Schritten). So kann man auch manuell sicherstellen, dass der Ladestrom eine gewisse Stromstärke nicht überschreitet.
Mehrere Wallboxen verbinden

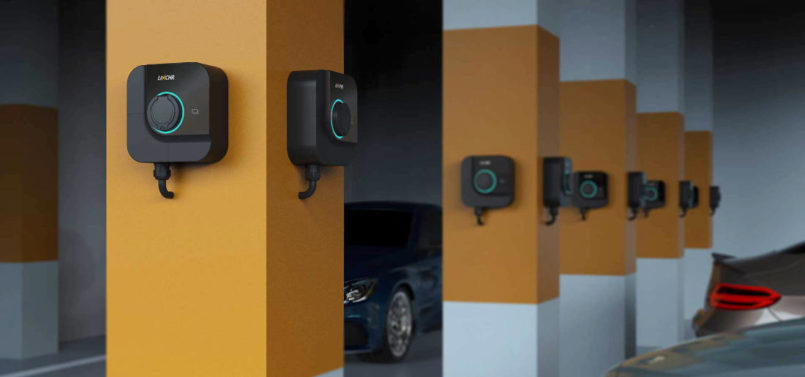

Die H-Serie ist mit einem dynamischen Lastmanagement ausgestattet. So können bis zu 32 Wallboxen im Verbund betrieben werden. Eine der Wallboxen übernimmt die Master-Rolle (Parent), die anderen Wallboxen werden als Slaves (Child / Children) von der Master-Wallbox gesteuert.
Highlights der Linkcharging-Wallbox
PV-geführtes Laden mit eigenem Solarstrom
WLAN / WiFi / LAN / Ethernet / OCPP
Aufzeichnung und Auswertung des verbrauchten Ladestroms
Dynamisches Lastmanagement
Ladeleistung in der App einstellbar (in 1 Ampere-Schritten)
RFID-Zugangskennung (inkl. 2 RFID-Karten)
Integrierter DC-Fehlerstromschutz und PEN-Schutzleiter
Hohe Energieeffizienz (Standby-Modus ca. 8 W)
Integrierter Kabelhalter mit Steckerhalterung
KfW-förderfähig (KfW 439, KfW 441)
2 Jahre Herstellergarantie
Mit eigenen Solarstrom aus der PV-Anlage laden
Mit der H-Serie können Sie Ihr E-Auto oder Ihren Plug-in-Hybrid direkt mit Sonnenenergie betanken. Dazu wird die Wallbox einfach mit dem Smart Meter der Hausanlage verbunden, oder mit CT-Klemmen/Spannungswandlern, die den Überschuss direkt an der Stromleitung messen. Die Verbindung erfolgt über Modbus RS485. Hier finden Sie eine Auswahl an Stromzählern. Die Linkcharging-Wallbox kann in drei unterschiedlichen PV-Lademodi betrieben werden:
ECO+ Modus
Im Eco+ Modus wird mit einem möglichst hohen Anteil an Sonnenenergie geladen. Dazu wird die überschüssige Energie aus der PV-Anlage zum Laden genutzt. Falls der Überschuss nicht ausreicht, kann dem Netzstrom ein fester Wert zugewiesen werden, so dass der Ladevorgang unterbrochen wird, wenn der Verbrauch diesen Wert überschreitet.
ECO Modus
Im ECO Modus kann ein Mindeststromwert angegeben werden, mit dem geladen werden soll. Die Wallbox nutzt dann vorrangig Sonnenenergie und sofern diese nicht ausreicht, wird sie mit restlichem Strom vom Hausnetz gespeist, sodass das Fahrzeug auch bei geringer PV-Leistung weiter geladen wird.
FAST Modus
Im leistungsstärksten Lademodus FAST lädt die H-Serie das Fahrzeug mit einem vorab definierten, maximalen Stromwert und sichert so das schnelle Laden des Fahrzeugs unter allen Bedingungen.
Flexible Montagemöglichkeiten

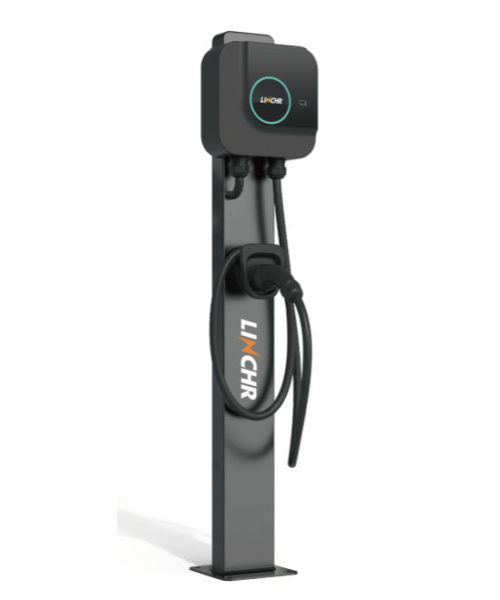

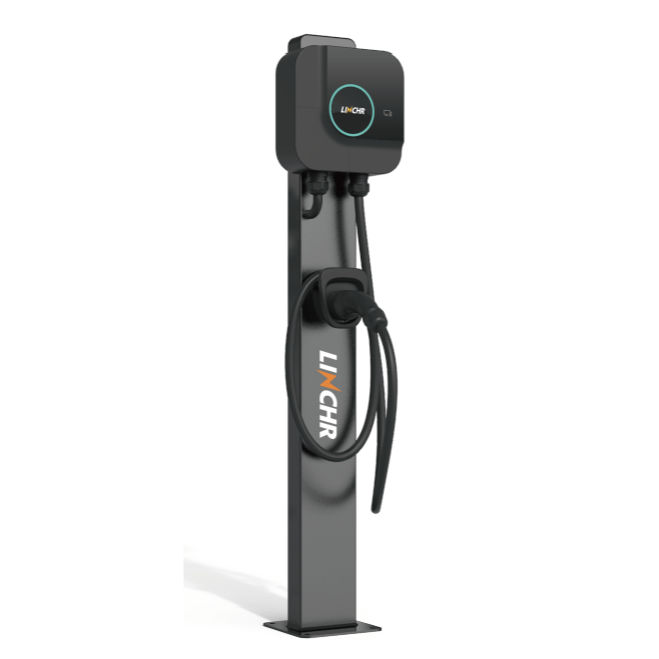

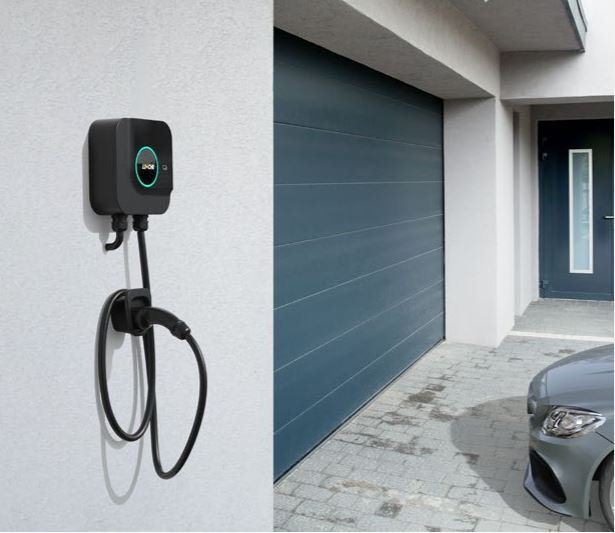

Die H-Serie-Wallbox kann entweder direkt an der Wand oder alternativ an freistehend an einem Standfuß montiert werden. Dies macht Sie bei der Wahl des Aufstellungsortes besonders flexibel. Die Stele genau auf die Wallbox abgestimmt. Die Montagesäule für die freistehende Montage ist separat erhältlich und nicht im Lieferumfang enthalten.
In unterschiedlichen Versionen erhältlich

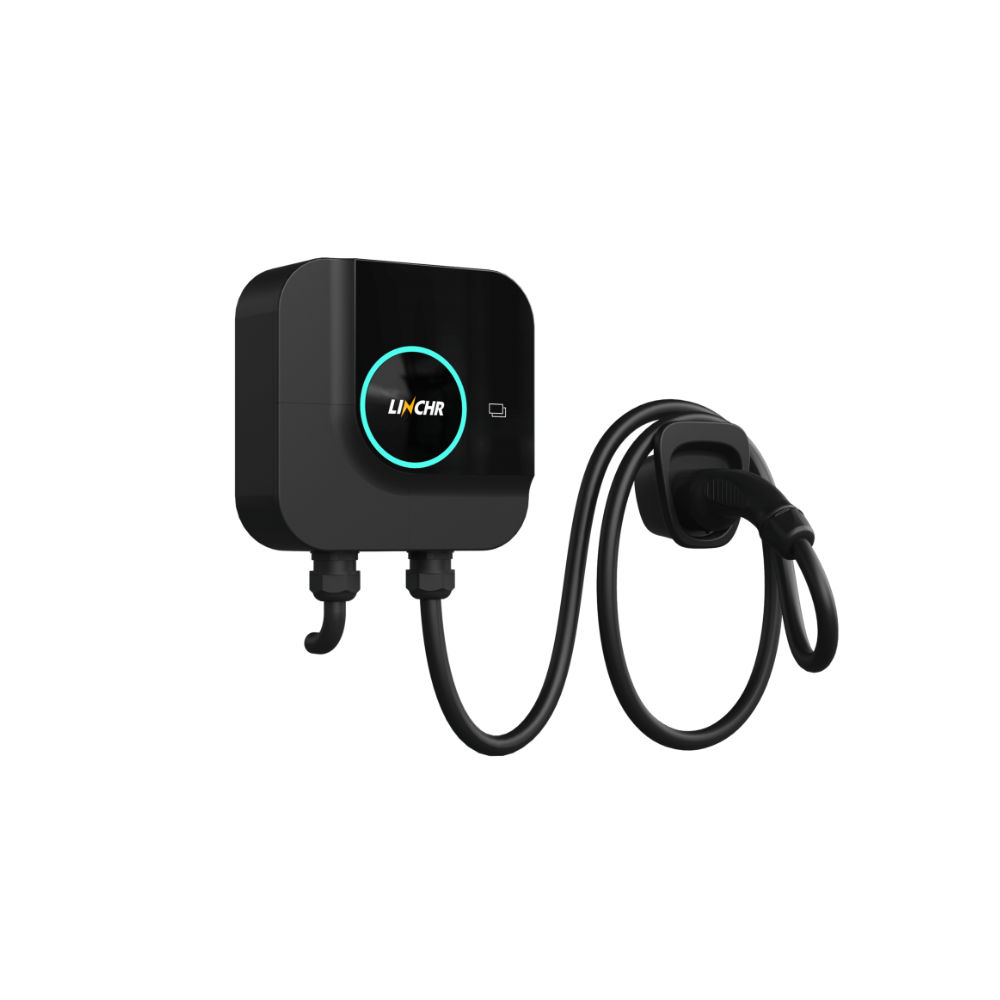

Die H-Series-Wallbox ist als Modell mit fixem Ladekabel (5 m) oder als Variante mit Ladebuchse erhältlich.
Lieferumfang
Im Lieferumfang der LCHS22C (Kurzbezeichnung H-22-C) sind inkludiert:
- Wallbox LCHS22C (H-Series)
- Fest angeschlagenes Typ 2-Ladekabel (5 m)
- 2 x RFID-Schlüsselkarten
- Befestigungsmaterial
- Anleitung zur Anbindung an MONTA-Backendlösung
- Gebrauchs-/Bedienungsanleitung
Downloads – Produktdatenblatt und Anleitung
Zum Laden aller Typ 2-Fahrzeuge geeignet
Die Wallbox aus der H-Series verfügt über ein fix integriertes Typ 2-Kabel und ist somit zum Laden aller E-Autos (vollelektrisch und PHEV) geeignet, die einen Typ 2-Anschluss haben (europaweite Norm). Dazu zählen etwa:
- Abarth: 500e
- Aiways: Aiways U5, Aiways U6
- Alfa Romeo: Tonale Plug-in-Hybrid Q4
- Audi: A3 Sportback TFSI e, A4 e-tron, A6 e-tron, A6 TFSI e, A7 Sportback TFSI e, A8 TFSI e, e-tron GT quattro, Q3 TFSI e, Q4 e-tron, Q4 Sportback e‐tron, Q5 TFSI e, Q6 e-tron, Q7 TFSI e, Q8 e-tron, Q8 TFSI e, e-tron, A3 Sportback e-tron
- BMW: 320e, 330e, 520e, 530e, 530e iPerformance, 545e xDrive, 745e, i4, i5, i7 xDrive60, iX M60, iX xDrive40, iX xDrive50, iX1 eDrive20, iX1 xDrive30, iX3, X1 xDrive25e, X2 xDrive25e, X3 xDrive30e, X5 xDrive45e, i3, 225xe Active Tourer
- BYD: Atto 3, Dolphin, Han, Seal, Seal U, Tang
- Citroën: C5 Aircross Plug-in-Hybrid, C5 X Plug-in-Hybrid, ë-Berlingo, ë-C3, ë-C4 X Electric, ë-Jumper Electric, ë-Jumpy Electric, ë-SpaceTourer Electric, ë-C4 Electric
- CUPRA: Born, Formentor e-HYBRID, Formentor VZ e-HYBRID, Leon e-HYBRID, Leon Sportstourer e-HYBRID, Leon Sportstourer VZ e-HYBRID, Leon VZ e-HYBRID, Tavascan
- Dacia: Spring Electric
- DS: DS 3 Crossback E-TENSE, DS 3 E-TENSE, DS 4 E-Tense, DS 7 Crossback E-TENSE, DS 7 E-Tense, DS 9 E-TENSE
- e.GO: e.wave X, Life
- ELARIS: BEO, CARO, DYO, JACO, LEO, PIO
- Fiat: 600e, E-DOBLÒ, E-Ducato, E-Ducato, E-Scudo, E-Ulysse, 500
- Fisker: Ocean
- Ford: E-Tourneo Courier, E-Tourneo Custom, E-Transit, E-Transit Courier, E-Transit Custom, Explorer, Explorer Plug-in-Hybrid, Mustang Mach-E, Tourneo Custom Plug-in-Hybrid, Transit Custom Plug-in-Hybrid, Kuga
- Genesis: G80, GV60, GV70
- GWM: ORA 03, ORA 07
- Honda: CR-V e:PHEV, e:Ny1, Honda e
- Hyundai: INSTER, IONIQ 5, IONIQ 6, Ioniq 7, IONIQ Plug-in-Hybrid, KONA Elektro, KONA Elektro, SANTA FE Plug-in-Hybrid, TUCSON Plug-In-Hybrid, IONIQ Elektro
- Jaguar: E-PACE Plug-in Hybrid, F-PACE Plug-in Hybrid, I-PACE
- Jeep: Avenger, Compass 4xe Plug-in-Hybrid, Grand Cherokee 4xe Plug-in-Hybrid, Renegade 4xe Plug-in-Hybrid, Wrangler 4xe Plug-in-Hybrid
- Kia: Ceed, e-Soul, EV3, EV4, EV6, EV9, Niro EV, Niro Plug-in-Hybrid, Optima Plug-in-Hybrid, Sorento Plug-in-Hybrid, Sportage Plug-in-Hybrid, e-Niro
- Land Rover: Defender Plug-in Hybrid, Discovery Sport Plug-in Hybrid, Range Rover Evoque Plug-in Hybrid, Range Rover Plug-in Hybrid, Range Rover Sport Plug-in Hybrid, Range Rover Velar Plug-in Hybrid
- Lexus: NX, RZ 450e, UX 300e
- Lotus: Eletre
- Lynk & Co: Lynk & Co 01
- Maxus: eDELIVER 3, eDELIVER 9, Mifa 9, T90 EV
- Mazda: CX-60, CX-80 e-Skyactiv PHEV, MX-30, MX-30 Plug-in-Hybrid, MX-30
- Mercedes: A 250 e, B 250 e, B 250 e, C 300 de, C 300 de, C 300 e, C 300 e, C 400 e, CLA 250 e, CLA 250 e, E 300 de, E 300 e, E 400 e, EQA, EQB, EQE, EQE SUV, EQS, EQT, EQV, eSprinter, eSprinter, eVito Kastenwagen, eVito Kastenwagen, eVito Tourer, GLA 250 e, GLA 250 e, GLC 300 de, GLC 300 de, GLC 300 e, GLC 300 e, GLC 400 e, GLE 350 de, GLE 350 de, GLE 350 e, GLE 400 e, GLE 500 e, Maybach S 580 e, S 450 e, 222 (2018 bis 2020), S 580 e, GLC 350 e, EQC, E 350 e, E 300 e, E 300 de, A 250 e
- MG: EHS Plug-in-Hybrid, Marvel R Electric, MG4 Electric, MG5 Electric, ZS EV, ZS EV
- Microlino: Microlino
- MINI: MINI Cooper, MINI Cooper SE Countryman ALL4, MINI Countryman
- Mitsubishi: ASX Plug-in-Hybrid, Colt, Eclipse Cross Plug-in Hybrid, Outlander Plug-in-Hybrid
- NIO: EL6, EL7, ET5, ET7
- Nissan: Ariya, Leaf, Townstar, Leaf
- Opel: Astra Electric, Astra Plug-in Hybrid, Combo Electric Cargo, Combo Life, Corsa Electric, Corsa-e, Grandland Plug-in Hybrid, Mokka, Movano Electric, Vivaro, Zafira Life, Grandland, Ampera-e
- Peugeot: 3008 HYBRID, 308 HYBRID, 408, E-3008, e-308, E-5008, e-Boxer, e-Expert, e-Expert Kombi, e-Partner, e-RIFTER, e-Traveller, e-Expert, e-208, e-2008, 508
- Polestar: Polestar 1, Polestar 2, Polestar 3, Polestar 4
- Porsche: Cayenne E-Hybrid, Cayenne E-Hybrid, Panamera E-Hybrid, Taycan
- Renault: Kangoo E-Tech, Kangoo Z.E., Master E-Tech, Master E-Tech Electric, Master Z.E., Megane E-Tech, Megane E-Tech Plug-in Hybrid, Mégane Grandtour E-Tech Plug-in Hybrid, Renault 5, Scenic E-Tech Electric, Trafic Van E-Tech, Twingo E-Tech, Zoe, Captur E-Tech Plug-in-Hybrid
- SEAT: Leon e-HYBRID, Leon Sportstourer e-HYBRID, Tarraco e-HYBRID, Mii Electric
- ŠKODA: Elroq, Enyaq, Enyaq Coupé iV, ENYAQ iV, Kodiaq iV, Octavia iV, Superb iV, Superb iV, CITIGOe iV
- smart: smart #1, smart #3, smart EQ forfour, smart EQ fortwo
- Sono Motors: Sono Sion
- SsangYong: Korando e-Motion
- Subaru: Solterra
- Suzuki: Across Plug-In Hybrid
- Tesla: Tesla Model X, Tesla Model 3, Tesla Model Y, Model S
- Toyota: bZ4X, C-HR Plug-in Hybrid, Prius Plug-in, Prius Plug-in-Hybrid, Proace City Electric, Proace City Verso Electric, Proace Electric, Proace Verso Electric, RAV4 Plug-in-Hybrid
- Vinfast: VF 8
- Volvo: C40 Recharge, EM90, EX30, EX90, S90 Recharge, V90 Recharge, XC40 Recharge, XC40 Recharge Pure Electric, XC90 Recharge, XC60, V60, S60
- VW: ABT e-Caravelle 6.1, ABT e-Transporter 6.1, Arteon eHybrid, Caddy eHybrid, Golf 8 eHybrid, Golf 8 eHybrid, Golf 8 GTE, Golf 8 GTE, ID.2, ID.4, ID.4 GTX, ID.5, ID.5 GTX, ID.7, ID.Buzz, Passat Variant eHybrid, T7 Multivan eHybrid, Tiguan eHybrid, Tiguan eHybrid, Touareg eHybrid, Touareg R eHybrid, Passat GTE, ID.3, e-up!, e-Golf (2017-2020), e-Crafter
- Wey: Coffee
- XPeng: G9, P7
