ABB Terra AC Wallbox – “Made in Switzerland”
Die perfekte Ladelösung für Private und Unternehmen
Die ABB Terra ist eine maßgeschneiderte, intelligente und vernetzte Ladestation für Unternehmen und Eigenheime bzw. Wohngebäude. Die Ladestation kann auf Gewerbeflächen installiert und z. B. zum Laden bei Hotels, Sporteinrichtungen bis hin zu Einkaufszentren verwendet werden. Im gewerblichen Bereich stellt die ABB Terra auch eine optimale Lösung zum Laden von einzelnen Mitarbeiterfahrzeugen aber auch ganzen Firmenflotten dar. Im öffentlichen Raum kann die Wallbox zum Laden auf Parkplätzen und Straßen eingesetzt werden. Im privaten Bereich eignet sich die Terra z. B. zum Laden bei Privathäusern, Mehrfamilienhäusern und ganzen Quartieren. Die Einsatzmöglichkeiten sind dank des intelligenten ABB Lade- und Lastmanagements geradezu unbegrenzt.
Platz 3 im ADAC Wallbox-Test 2022
Eine andere Ausstattungsvariante der hier vorgestellten ABB Terra, die ABB Terra AC W11-G5-R-0, erhielt im ADAC Wallbox-Test 2022 mit 1,9 die zweitbeste Gesamtnote. In den Kategorien Sicherheit, App und Funktion erreichte sie sogar die Detailnoten 1,6 bzw. 1,7 und 1,8 und überzeuge somit in punkto Funktionssicherheit. Der ADAC lobte neben der Sicherheit vor allem die umfangreiche Ausstattung sowie die intuitive App.
Laden mit Qualitätsanspruch
Die AC-Wallbox zeichnet sich vor allem durch ihr unschlagbares Preis-Leistungsverhältnis aus. Der Hersteller ABB ist ein anerkannter Experte im Bereich Elektrotechnik und zählt zu den Marktführern im Bereich E-Ladestationen. Die Marke steht für allerhöchste Qualität.
Zukunftssicher und flexibel
Dank ausgeklügelter Smart Features können Sie mit der ABB Terra den Stromverbrauch kontrollieren und gezielt reduzieren. Der integrierte MID-zertifizierte Stromzähler protokolliert den Stromverbrauch. So wissen Sie, zu welchen Zeiten wieviel Strom verbraucht wird und können diesen gezielt optimieren. Der MID-Zähler erlaubt beispielsweise die korrekte Abrechnung des Stromverbrauchs, wenn das Firmenauto zuhause geladen wird.
Sicherheit an erster Stelle
Die ABB Terra wurde nach höchsten Standards durch unabhängige, externe Sicherheitsprüfstellen geprüft und bewertet. Die Wallbox verfügt über wichtige, integrierte Schutzeinrichtungen, u.a. DC-Fehlerstromüberwachung, Überspannungsschutz, Unterspannungsschutz, Überstromschutz, permanente Schutzleiterüberwachung, Erdschluss etc. Diese Features sorgen für eine sichere Anwendung und schützen sowohl Sie als Benutzer, als auch Ihr Fahrzeug.
Freigabe per RFID oder App
Die ABB Terra AC verfügt über einen RFID-Kartenleser. Um sicherzustellen, dass nur berechtigte Personen an der Wallbox laden, kann die Freigabe entweder per RFID-Karten oder Handy-App erfolgen. Im Lieferumfang der ABB Terra AC-Wallbox ist bereits eine RFID-Karte enthalten. Weitere Karten sind separat als Zubehör erhältlich.
Einfache und kostengünstige Installation
Dank ihrer kompakten Abmessungen und überlegten Designs, ist die ABB Terra AC-Wallbox platzsparend und unkompliziert zu installieren. Die Wallbox ist für den Einsatz im Innen- und Außenbereich geeignet. Für die Verarbeitung werden hochwertige Materialien, wie z. B. wetterfester und schlagfester Kunststoff verwendet. Da die Ladestation bereits mit einem integrierten Schutz gegen Gleichstromfehlerströme (DC) ausgestattet ist, wird für die Installation lediglich ein kostengünstiger FI Typ A und ein Leitungsschutzschalter (LS) benötigt.
Einstellbare Ladeleistung
Die ABB Terra bietet die Möglichkeit, den Ladestrom bzw. die Ladeleistung zu begrenzen. So kann die Leistung der Wallbox auf das Stromverteilungssystem und den Stromverbrauch des Gebäudes angepasst werden, was unerwünschtes Auslösen von Schutzeinrichtungen effektiv verhindert. Die maximale vom Benutzer einstellbare Ladeleistung kann vom Elektriker über TerraConfig limitiert werden. Innerhalb dieser Grenze kann der Benutzer selbst die Ladeleistung jederzeit über ChargerSync einstellen.
Optimiertes Laden dank dynamischem Lastmanagement
Die ABB Terra ist für die Integration eines externen Energiezählers vorbereitet. Dadurch kann ein dynamisches Lastmanagement umgesetzt werden und z. B. mehrere Wallboxen gleichzeitig betrieben werden, ohne den Hausanschluss oder das Stromnetz zu überlasten.
Vielfältige Kommunikationsfunktionen
Die ABB Terra-Wallbox ist mit umfangreichen Konnektivitätsoptionen ausgestattet. Dazu zählen bereits in der Standardversion ein LAN-/Ethernetanschluss (RJ45), WLAN, Bluetooth, OCPP, Modbus RTU-RS485 (für externen Energiezähler), potentialfreie Kontakte und Updatefähigkeit über Remote. Die Wallbox kann dank ihrer Kommunikationsschnittstellen in moderne, intelligente Gebäude-Energiesystem (EMS, HEMS) oder in ein Smart Home-System eingebunden und auch mit PV-Anlagen und Wechselrichtern kombiniert werden. Per Nano-SIM-Karte kann die Wallbox auch über mobile Daten (4G, GSM, LTE) eingebunden werden.
Highlights der ABB Terra-Wallbox
Für Private und Unternehmen geeignet
Konnektivität: LAN, WiFi, Bluetooth, Modbus, OCPP, 4G/LTE/GSM, …
Verwaltung und Steuerung über Handy-App und Webportal
Ladefreigabe: per Handy-App oder RFID
Integrierter MID-zertifizierter Energiezähler
Integrierte DC-Fehlerstromüberwachung
Für PV-Überschussladen geeignet
Dynamisches Lastmanagement
Einfache Montage und Installation
KfW-förderfähig
Die All-in-One-Ladelösung
für Private und Gewerbe
Integrierter Stromzähler
Die ABB Terra AC-Wallbox ist mit einem eingebauten, nach MID zertifiziertem Zähler ausgestattet. So kann z. B. der Stromverbrauch beim Laden von Firmenfahrzeugen zuhause mit dem Arbeitgeber korrekt und vorschriftskonform abgerechnet werden.
Features der ABB-Handy-App
Für die Verwaltung der Wallbox per App steht die ChargerSync App zur Verfügung, für Elektriker die TerraConfig App. Beide Apps sind sowohl für iPhones als auch für Android-Smartphones verfügbar.
Über die ChargerSync App können über die App z. B. RFID-Karten verwaltet werden, Ladezeitpläne hinterlegt, Ladestatistiken erstellt, Ladevorgänge aus der Ferne gestartet, Verbindungen mit dem Heimnetzwerk definiert, Stromtarife für Statistiken hinterlegt und Updates installiert werden.
Die TerraConfig App ist die ideale Lösung für eine unkomplizierte Inbetriebnahme durch einen Installateur. Die Ladestation kann bequem per Bluetooth mit dem Smartphone verbunden werden und Einstellungen ohne großen Aufwand vorgenommen werden. Die App ist intuitiv zu bedienen und beschleunigt daher den Prozess der Inbetriebnahme. Sind OCPP-Konfigurationen in einem TerraConfig-Portal vorbereitet, können Einstellungen schell und fehlerfrei für Ladestationen übernommen werden.
Features des ABB-Webportals
Für die Verwaltung der Wallbox steht das ChargerSync Portal zur Verfügung, für Elektriker das TerraConfig Portal.
Das ChargerSync Portal dient der Verwaltung von Terra AC-Wallboxen. Dabei können Benutzer angelegt, RFID-Karten hinterlegt und Ladevorgänge analysiert und ausgewertet werden. Neben der Verwaltung der Ladestation kann ein dynamisches Lastmanagement für eine Gruppe von Ladesäulen erstellt werden.
Das TerraConfig Portal wurde für professionelle Installations- und Elektromobilitätsunternehmen entwickelt, die Inbetriebsetzungen für Endkunden durchführen. In der übersichtlichen Plattform können App-Accounts erstellt, URLs für eine OCPP-Verbindung oder auch Zertifikate für sichere Websocket-Verbindungen hinterlegt werden.
Lieferumfang
Im Lieferumfang der ABB Terra-Wallbox sind inkludiert:
- Terra AC-Ladestation
- 5m Ladekabel
- Montage-Set
- Bohrschablone
- RFID-Karte
Produktübersicht ABB Terra – Alle Varianten und Modelle
Die ABB Terra AC-Wallbox ist in folgenden Ausführungen erhältlich. Noch ein Hinweis für alle, die auf der Suche nach dem baugleichen Modell von Kostad sind: Die ABB Terra AC-Wallbox W22-G5-R-C-0 (6AGC082157) ist baugleich mit dem ADAC-Testsieger Kostad TX-1000.
| Bezeichnung / Typ | Art.-Nr. | kW | RFID | 4G | MID | |
|---|---|---|---|---|---|---|
| Modelle mit Buchse | ||||||
| Terra AC 22kW Buchse | Terra AC W22-T-0 | 6AGC081279 | 22 kW | – | – | – |
| Terra AC 22kW Buchse, RFID | Terra AC W22-T-R-0 | 6AGC082152 | 22 kW | ✔ | – | – |
| Terra AC 22kW Buchse, RFID, 4G | Terra AC W22-T-R-C-0 | 6AGC082153 | 22 kW | ✔ | ✔ | – |
| Terra AC 22kW Buchse, RFID, 4G, MID | Terra AC W22-T-RD-MC-0 | 6AGC081281 | 22 kW | ✔ | ✔ | ✔ |
| Modelle mit Ladekabel | ||||||
| Terra AC 11kW 5m Kabel Typ2, RFID | Terra AC W11-G5-R-0 | 6AGC082156 | 11 kW | ✔ | – | – |
| Terra AC 22kW 5m Kabel Typ2, RFID, 4G | Terra AC W22-G5-R-C-0 | 6AGC082157 | 22 kW | ✔ | ✔ | – |

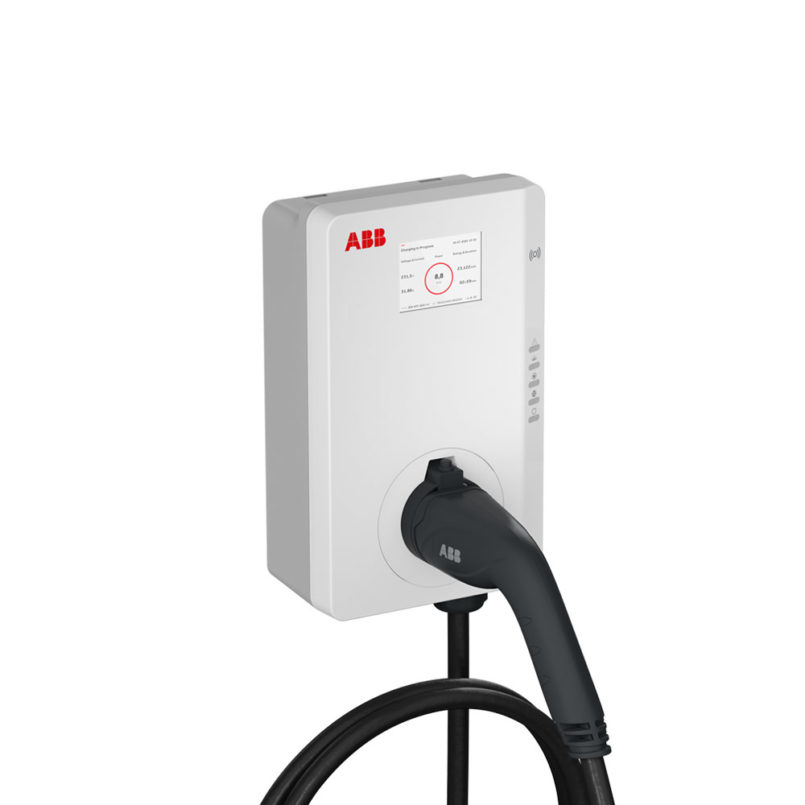

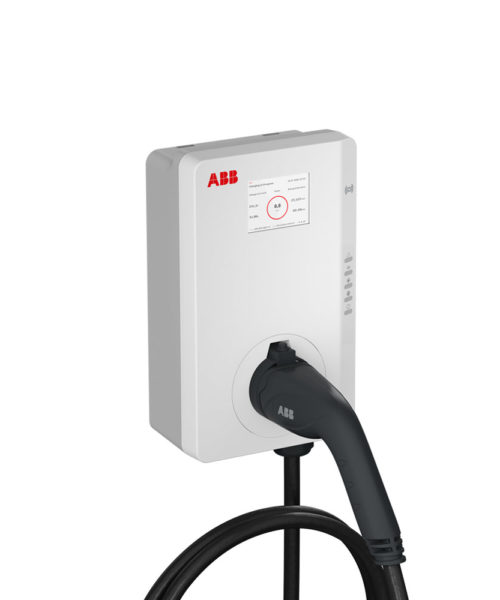

| Terra AC 22kW 5m Kabel Typ2, RFID, 4G, MID | Terra AC W22-G5-RD-MC-0 | 6AGC081285 | 22 kW | ✔ | ✔ | ✔ |
Downloads – Produktdatenblatt, Installation und Anleitung
Zum Laden aller Typ 2-Fahrzeuge geeignet
Die Wallbox verfügt über ein fix integriertes Typ 2-Kabel und ist somit zum Laden aller E-Autos (vollelektrisch und PHEV) geeignet, die einen Typ 2-Anschluss haben (europaweite Norm). Dazu zählen etwa:
- Abarth: 500e
- Aiways: Aiways U5, Aiways U6
- Alfa Romeo: Tonale Plug-in-Hybrid Q4
- Audi: A3 Sportback TFSI e, A4 e-tron, A6 e-tron, A6 TFSI e, A7 Sportback TFSI e, A8 TFSI e, e-tron GT quattro, Q3 TFSI e, Q4 e-tron, Q4 Sportback e‐tron, Q5 TFSI e, Q6 e-tron, Q7 TFSI e, Q8 e-tron, Q8 TFSI e, e-tron, A3 Sportback e-tron
- BMW: 320e, 330e, 520e, 530e, 530e iPerformance, 545e xDrive, 745e, i4, i5, i7 xDrive60, iX M60, iX xDrive40, iX xDrive50, iX1 eDrive20, iX1 xDrive30, iX3, X1 xDrive25e, X2 xDrive25e, X3 xDrive30e, X5 xDrive45e, i3, 225xe Active Tourer
- BYD: Atto 3, Dolphin, Han, Seal, Seal U, Tang
- Citroën: C5 Aircross Plug-in-Hybrid, C5 X Plug-in-Hybrid, ë-Berlingo, ë-C3, ë-C4 X Electric, ë-Jumper Electric, ë-Jumpy Electric, ë-SpaceTourer Electric, ë-C4 Electric
- CUPRA: Born, Formentor e-HYBRID, Formentor VZ e-HYBRID, Leon e-HYBRID, Leon Sportstourer e-HYBRID, Leon Sportstourer VZ e-HYBRID, Leon VZ e-HYBRID, Tavascan
- Dacia: Spring Electric
- DS: DS 3 Crossback E-TENSE, DS 3 E-TENSE, DS 4 E-Tense, DS 7 Crossback E-TENSE, DS 7 E-Tense, DS 9 E-TENSE
- e.GO: e.wave X, Life
- ELARIS: BEO, CARO, DYO, JACO, LEO, PIO
- Fiat: 600e, E-DOBLÒ, E-Ducato, E-Ducato, E-Scudo, E-Ulysse, 500
- Fisker: Ocean
- Ford: E-Tourneo Courier, E-Tourneo Custom, E-Transit, E-Transit Courier, E-Transit Custom, Explorer, Explorer Plug-in-Hybrid, Mustang Mach-E, Tourneo Custom Plug-in-Hybrid, Transit Custom Plug-in-Hybrid, Kuga
- Genesis: G80, GV60, GV70
- GWM: ORA 03, ORA 07
- Honda: CR-V e:PHEV, e:Ny1, Honda e
- Hyundai: INSTER, IONIQ 5, IONIQ 6, Ioniq 7, IONIQ Plug-in-Hybrid, KONA Elektro, KONA Elektro, SANTA FE Plug-in-Hybrid, TUCSON Plug-In-Hybrid, IONIQ Elektro
- Jaguar: E-PACE Plug-in Hybrid, F-PACE Plug-in Hybrid, I-PACE
- Jeep: Avenger, Compass 4xe Plug-in-Hybrid, Grand Cherokee 4xe Plug-in-Hybrid, Renegade 4xe Plug-in-Hybrid, Wrangler 4xe Plug-in-Hybrid
- Kia: Ceed, e-Soul, EV3, EV4, EV6, EV9, Niro EV, Niro Plug-in-Hybrid, Optima Plug-in-Hybrid, Sorento Plug-in-Hybrid, Sportage Plug-in-Hybrid, e-Niro
- Land Rover: Defender Plug-in Hybrid, Discovery Sport Plug-in Hybrid, Range Rover Evoque Plug-in Hybrid, Range Rover Plug-in Hybrid, Range Rover Sport Plug-in Hybrid, Range Rover Velar Plug-in Hybrid
- Lexus: NX, RZ 450e, UX 300e
- Lotus: Eletre
- Lynk & Co: Lynk & Co 01
- Maxus: eDELIVER 3, eDELIVER 9, Mifa 9, T90 EV
- Mazda: CX-60, CX-80 e-Skyactiv PHEV, MX-30, MX-30 Plug-in-Hybrid, MX-30
- Mercedes: A 250 e, B 250 e, B 250 e, C 300 de, C 300 de, C 300 e, C 300 e, C 400 e, CLA 250 e, CLA 250 e, E 300 de, E 300 e, E 400 e, EQA, EQB, EQE, EQE SUV, EQS, EQT, EQV, eSprinter, eSprinter, eVito Kastenwagen, eVito Kastenwagen, eVito Tourer, GLA 250 e, GLA 250 e, GLC 300 de, GLC 300 de, GLC 300 e, GLC 300 e, GLC 400 e, GLE 350 de, GLE 350 de, GLE 350 e, GLE 400 e, GLE 500 e, Maybach S 580 e, S 450 e, 222 (2018 bis 2020), S 580 e, GLC 350 e, EQC, E 350 e, E 300 e, E 300 de, A 250 e
- MG: EHS Plug-in-Hybrid, Marvel R Electric, MG4 Electric, MG5 Electric, ZS EV, ZS EV
- Microlino: Microlino
- MINI: MINI Cooper, MINI Cooper SE Countryman ALL4, MINI Countryman
- Mitsubishi: ASX Plug-in-Hybrid, Colt, Eclipse Cross Plug-in Hybrid, Outlander Plug-in-Hybrid
- NIO: EL6, EL7, ET5, ET7
- Nissan: Ariya, Leaf, Townstar, Leaf
- Opel: Astra Electric, Astra Plug-in Hybrid, Combo Electric Cargo, Combo Life, Corsa Electric, Corsa-e, Grandland Plug-in Hybrid, Mokka, Movano Electric, Vivaro, Zafira Life, Grandland, Ampera-e
- Peugeot: 3008 HYBRID, 308 HYBRID, 408, E-3008, e-308, E-5008, e-Boxer, e-Expert, e-Expert Kombi, e-Partner, e-RIFTER, e-Traveller, e-Expert, e-208, e-2008, 508
- Polestar: Polestar 1, Polestar 2, Polestar 3, Polestar 4
- Porsche: Cayenne E-Hybrid, Cayenne E-Hybrid, Panamera E-Hybrid, Taycan
- Renault: Kangoo E-Tech, Kangoo Z.E., Master E-Tech, Master E-Tech Electric, Master Z.E., Megane E-Tech, Megane E-Tech Plug-in Hybrid, Mégane Grandtour E-Tech Plug-in Hybrid, Renault 5, Scenic E-Tech Electric, Trafic Van E-Tech, Twingo E-Tech, Zoe, Captur E-Tech Plug-in-Hybrid
- SEAT: Leon e-HYBRID, Leon Sportstourer e-HYBRID, Tarraco e-HYBRID, Mii Electric
- ŠKODA: Elroq, Enyaq, Enyaq Coupé iV, ENYAQ iV, Kodiaq iV, Octavia iV, Superb iV, Superb iV, CITIGOe iV
- smart: smart #1, smart #3, smart EQ forfour, smart EQ fortwo
- Sono Motors: Sono Sion
- SsangYong: Korando e-Motion
- Subaru: Solterra
- Suzuki: Across Plug-In Hybrid
- Tesla: Tesla Model X, Tesla Model 3, Tesla Model Y, Model S
- Toyota: bZ4X, C-HR Plug-in Hybrid, Prius Plug-in, Prius Plug-in-Hybrid, Proace City Electric, Proace City Verso Electric, Proace Electric, Proace Verso Electric, RAV4 Plug-in-Hybrid
- Vinfast: VF 8
- Volvo: C40 Recharge, EM90, EX30, EX90, S90 Recharge, V90 Recharge, XC40 Recharge, XC40 Recharge Pure Electric, XC90 Recharge, XC60, V60, S60
- VW: ABT e-Caravelle 6.1, ABT e-Transporter 6.1, Arteon eHybrid, Caddy eHybrid, Golf 8 eHybrid, Golf 8 eHybrid, Golf 8 GTE, Golf 8 GTE, ID.2, ID.4, ID.4 GTX, ID.5, ID.5 GTX, ID.7, ID.Buzz, Passat Variant eHybrid, T7 Multivan eHybrid, Tiguan eHybrid, Tiguan eHybrid, Touareg eHybrid, Touareg R eHybrid, Passat GTE, ID.3, e-up!, e-Golf (2017-2020), e-Crafter
- Wey: Coffee
- XPeng: G9, P7
