Neue Sicherheitsfunktionen und Schnittstelle seit 2019
2019 gab es einen Relaunch der eMH1. Seitdem schützt eine Temperaturüberwachung die Wallbox vor Überhitzung, die neu integrierte Phasenstrommessung erkennt Asymmetrien zwischen den drei Phasen und der Fehlerstromschutzschalter (RCCB) wird bei einer auftretenden Verschweißung fernausgelöst. Außerdem ist die Installation noch einfacher. Über RS485 (BUS-Kabel) kann die Ladestation an Home CLU, den dynamischen Leistungsverteiler von ABL angeschlossen werden. Home CLU misst, wie viel Strom im Haushalt verbraucht wird, und verteilt den verfügbaren Strom intelligent auf eine oder mehrere Ladestationen (bis zu sechs).
Montageplatte für Wandmontage
Sie können die eMH1 direkt an der Wand montieren, oder optional die Montageplatte (WMEMH10) kaufen, die gleichzeitig auch als Kabelhalterung dient.
Stele für Montage als freistehende Ladestation
Die ABL eMH1 kann optional auch auf einem dazu passenden Standfuß (STEMH10) montiert werden.
Weitere Varianten der eMH1 von ABL
Die 11 kW-Wallbox ist alternativ mit Ladesteckdose statt fix integriertem Kabel erhältlich. Während das fixe Kabel komfortabler ist und sich vor allem für das Laden im privaten Bereich eignet, hat die Ladestation mit Ladesteckdose den Vorteil, dass Sie sowohl Fahrzeuge mit Typ 1- als auch Fahrzeuge mit Typ 2-Anschluss daran laden können. Die eMH1 ist auch in einer leistungsstärkeren Version mit 22 kW erhältlich. Zu allen Ladestationen von ABL.
Datenblatt und Montageanleitung ABL Wallbox eMH1
- Datenblatt Wallbox eMH1 Basic 11 kW mit Ladekabel (PDF)
- Folder Relaunch eMH1 (PDF)
- Bedienungsanleitung eMH1 (PDF)
- Montageanleitung eMH1 (PDF)
- Bohrschablone für eMH1 (PDF)
Kompatible Fahrzeuge

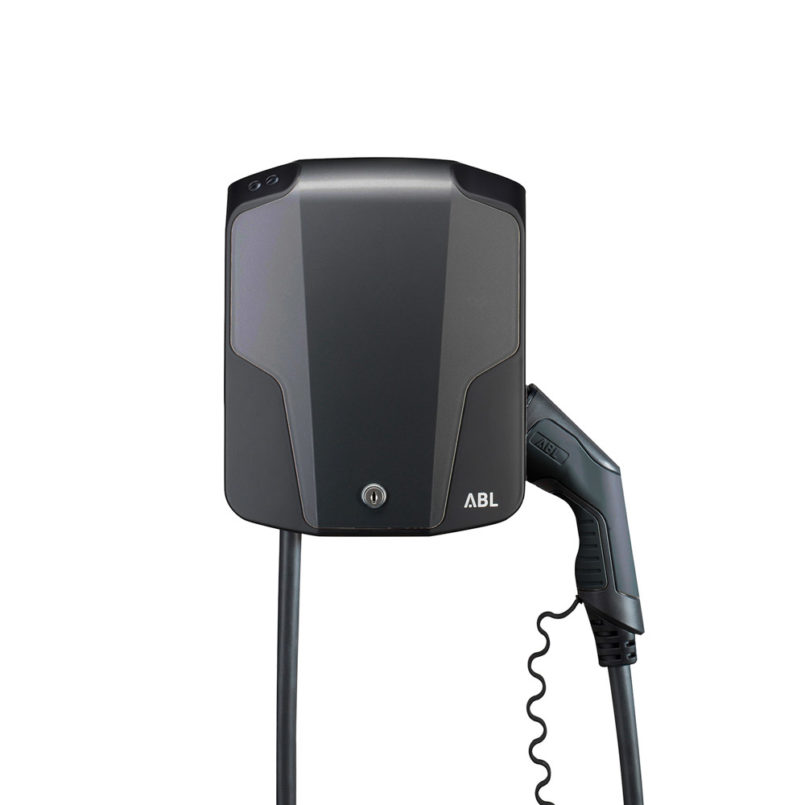

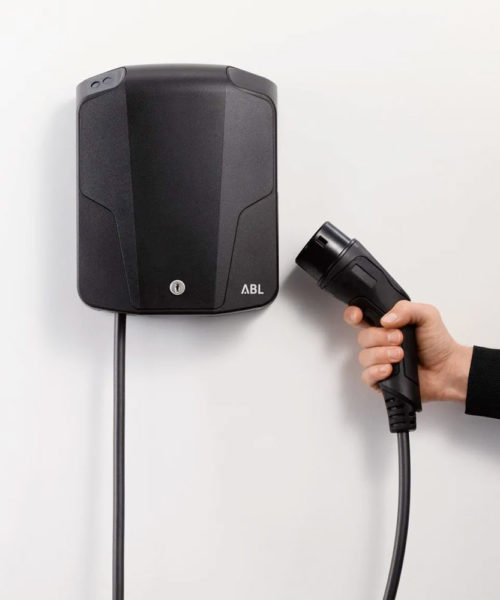

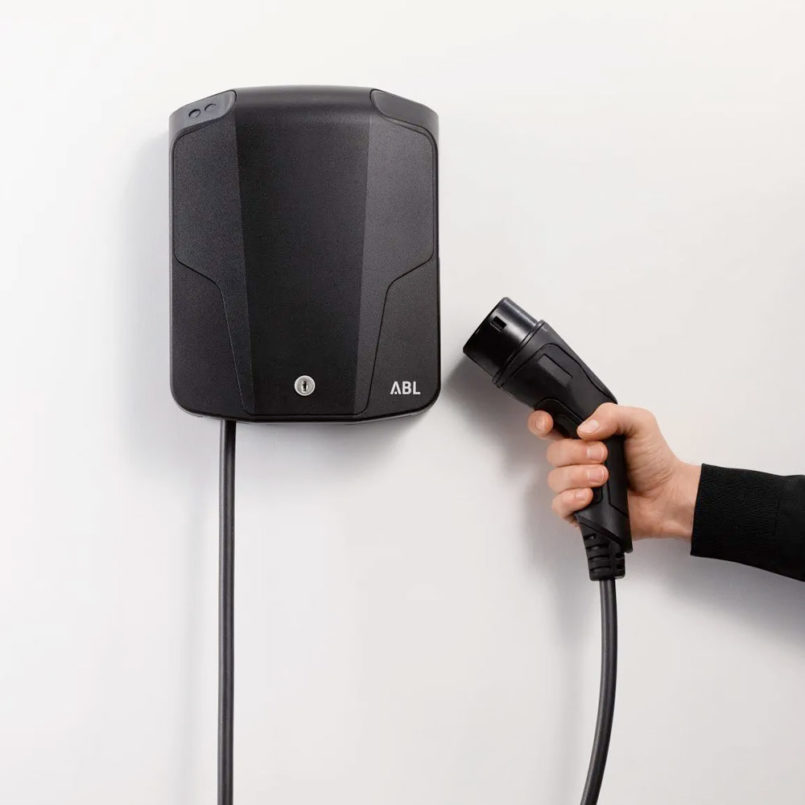

Das hier vorgestellte Modell verfügt über ein fix montiertes Typ 2-Ladekabel. Somit ist die Ladestation zum Laden aller vollelektrischen Fahrzeuge und Plug-in-Hybrid-Fahrzeuge mit Typ 2-Stecker geeignet. Dazu zählen:
- Abarth: 500e
- Aiways: Aiways U5, Aiways U6
- Alfa Romeo: Tonale Plug-in-Hybrid Q4
- Audi: A3 Sportback TFSI e, A4 e-tron, A6 e-tron, A6 TFSI e, A7 Sportback TFSI e, A8 TFSI e, e-tron GT quattro, Q3 TFSI e, Q4 e-tron, Q4 Sportback e‐tron, Q5 TFSI e, Q6 e-tron, Q7 TFSI e, Q8 e-tron, Q8 TFSI e, e-tron, A3 Sportback e-tron
- BMW: 320e, 330e, 520e, 530e, 530e iPerformance, 545e xDrive, 745e, i4, i5, i7 xDrive60, iX M60, iX xDrive40, iX xDrive50, iX1 eDrive20, iX1 xDrive30, iX3, X1 xDrive25e, X2 xDrive25e, X3 xDrive30e, X5 xDrive45e, i3, 225xe Active Tourer
- BYD: Atto 3, Dolphin, Han, Seal, Seal U, Tang
- Citroën: C5 Aircross Plug-in-Hybrid, C5 X Plug-in-Hybrid, ë-Berlingo, ë-C3, ë-C4 X Electric, ë-Jumper Electric, ë-Jumpy Electric, ë-SpaceTourer Electric, ë-C4 Electric
- CUPRA: Born, Formentor e-HYBRID, Formentor VZ e-HYBRID, Leon e-HYBRID, Leon Sportstourer e-HYBRID, Leon Sportstourer VZ e-HYBRID, Leon VZ e-HYBRID, Tavascan
- Dacia: Spring Electric
- DS: DS 3 Crossback E-TENSE, DS 3 E-TENSE, DS 4 E-Tense, DS 7 Crossback E-TENSE, DS 7 E-Tense, DS 9 E-TENSE
- e.GO: e.wave X, Life
- ELARIS: BEO, CARO, DYO, JACO, LEO, PIO
- Fiat: 600e, E-DOBLÒ, E-Ducato, E-Ducato, E-Scudo, E-Ulysse, 500
- Fisker: Ocean
- Ford: E-Tourneo Courier, E-Tourneo Custom, E-Transit, E-Transit Courier, E-Transit Custom, Explorer, Explorer Plug-in-Hybrid, Mustang Mach-E, Tourneo Custom Plug-in-Hybrid, Transit Custom Plug-in-Hybrid, Kuga
- Genesis: G80, GV60, GV70
- GWM: ORA 03, ORA 07
- Honda: CR-V e:PHEV, e:Ny1, Honda e
- Hyundai: INSTER, IONIQ 5, IONIQ 6, Ioniq 7, IONIQ Plug-in-Hybrid, KONA Elektro, KONA Elektro, SANTA FE Plug-in-Hybrid, TUCSON Plug-In-Hybrid, IONIQ Elektro
- Jaguar: E-PACE Plug-in Hybrid, F-PACE Plug-in Hybrid, I-PACE
- Jeep: Avenger, Compass 4xe Plug-in-Hybrid, Grand Cherokee 4xe Plug-in-Hybrid, Renegade 4xe Plug-in-Hybrid, Wrangler 4xe Plug-in-Hybrid
- Kia: Ceed, e-Soul, EV3, EV4, EV6, EV9, Niro EV, Niro Plug-in-Hybrid, Optima Plug-in-Hybrid, Sorento Plug-in-Hybrid, Sportage Plug-in-Hybrid, e-Niro
- Land Rover: Defender Plug-in Hybrid, Discovery Sport Plug-in Hybrid, Range Rover Evoque Plug-in Hybrid, Range Rover Plug-in Hybrid, Range Rover Sport Plug-in Hybrid, Range Rover Velar Plug-in Hybrid
- Lexus: NX, RZ 450e, UX 300e
- Lotus: Eletre
- Lynk & Co: Lynk & Co 01
- Maxus: eDELIVER 3, eDELIVER 9, Mifa 9, T90 EV
- Mazda: CX-60, CX-80 e-Skyactiv PHEV, MX-30, MX-30 Plug-in-Hybrid, MX-30
- Mercedes: A 250 e, B 250 e, B 250 e, C 300 de, C 300 de, C 300 e, C 300 e, C 400 e, CLA 250 e, CLA 250 e, E 300 de, E 300 e, E 400 e, EQA, EQB, EQE, EQE SUV, EQS, EQT, EQV, eSprinter, eSprinter, eVito Kastenwagen, eVito Kastenwagen, eVito Tourer, GLA 250 e, GLA 250 e, GLC 300 de, GLC 300 de, GLC 300 e, GLC 300 e, GLC 400 e, GLE 350 de, GLE 350 de, GLE 350 e, GLE 400 e, GLE 500 e, Maybach S 580 e, S 450 e, 222 (2018 bis 2020), S 580 e, GLC 350 e, EQC, E 350 e, E 300 e, E 300 de, A 250 e
- MG: EHS Plug-in-Hybrid, Marvel R Electric, MG4 Electric, MG5 Electric, ZS EV, ZS EV
- Microlino: Microlino
- MINI: MINI Cooper, MINI Cooper SE Countryman ALL4, MINI Countryman
- Mitsubishi: ASX Plug-in-Hybrid, Colt, Eclipse Cross Plug-in Hybrid, Outlander Plug-in-Hybrid
- NIO: EL6, EL7, ET5, ET7
- Nissan: Ariya, Leaf, Townstar, Leaf
- Opel: Astra Electric, Astra Plug-in Hybrid, Combo Electric Cargo, Combo Life, Corsa Electric, Corsa-e, Grandland Plug-in Hybrid, Mokka, Movano Electric, Vivaro, Zafira Life, Grandland, Ampera-e
- Peugeot: 3008 HYBRID, 308 HYBRID, 408, E-3008, e-308, E-5008, e-Boxer, e-Expert, e-Expert Kombi, e-Partner, e-RIFTER, e-Traveller, e-Expert, e-208, e-2008, 508
- Polestar: Polestar 1, Polestar 2, Polestar 3, Polestar 4
- Porsche: Cayenne E-Hybrid, Cayenne E-Hybrid, Panamera E-Hybrid, Taycan
- Renault: Kangoo E-Tech, Kangoo Z.E., Master E-Tech, Master E-Tech Electric, Master Z.E., Megane E-Tech, Megane E-Tech Plug-in Hybrid, Mégane Grandtour E-Tech Plug-in Hybrid, Renault 5, Scenic E-Tech Electric, Trafic Van E-Tech, Twingo E-Tech, Zoe, Captur E-Tech Plug-in-Hybrid
- SEAT: Leon e-HYBRID, Leon Sportstourer e-HYBRID, Tarraco e-HYBRID, Mii Electric
- ŠKODA: Elroq, Enyaq, Enyaq Coupé iV, ENYAQ iV, Kodiaq iV, Octavia iV, Superb iV, Superb iV, CITIGOe iV
- smart: smart #1, smart #3, smart EQ forfour, smart EQ fortwo
- Sono Motors: Sono Sion
- SsangYong: Korando e-Motion
- Subaru: Solterra
- Suzuki: Across Plug-In Hybrid
- Tesla: Tesla Model X, Tesla Model 3, Tesla Model Y, Model S
- Toyota: bZ4X, C-HR Plug-in Hybrid, Prius Plug-in, Prius Plug-in-Hybrid, Proace City Electric, Proace City Verso Electric, Proace Electric, Proace Verso Electric, RAV4 Plug-in-Hybrid
- Vinfast: VF 8
- Volvo: C40 Recharge, EM90, EX30, EX90, S90 Recharge, V90 Recharge, XC40 Recharge, XC40 Recharge Pure Electric, XC90 Recharge, XC60, V60, S60
- VW: ABT e-Caravelle 6.1, ABT e-Transporter 6.1, Arteon eHybrid, Caddy eHybrid, Golf 8 eHybrid, Golf 8 eHybrid, Golf 8 GTE, Golf 8 GTE, ID.2, ID.4, ID.4 GTX, ID.5, ID.5 GTX, ID.7, ID.Buzz, Passat Variant eHybrid, T7 Multivan eHybrid, Tiguan eHybrid, Tiguan eHybrid, Touareg eHybrid, Touareg R eHybrid, Passat GTE, ID.3, e-up!, e-Golf (2017-2020), e-Crafter
- Wey: Coffee
- XPeng: G9, P7
Ist die Box per App bedienbar ?
Eine Steuerung über ein Webinterface (auch am Handy abrufbar) ist in Kombination mit dem ABL eMS Home – Energy Management System Home* möglich.
Kann man die Ladezeiten programmieren, um vom Nachttarif profitieren zu können?
Das ist leider nicht out-of-the-box möglich. Zum PV-Laden kann z. B. das ABL eMS Home – Energy Management System Home* verwendet werden.
Wie wird die Ladestation §14a steuerbar? ABL eMH1 ist doch relativ stumpf und das “eMS Home” hat keinen Eingang oder Schnittstelle zum Netzbetreiber.
Also was gehört noch dazu, dass man nicht einfach nur 0kW oder 11kW Laden bekommt am Ende?
Die konkrete Umsetzung der Steuerbarkeit für die eMH1 kann sich von Fall zu Fall unterscheiden. Die einfachste Variante ist die vollständige Abschaltung durch einen Leitungsschütz. Eine konkrete Umsetzung für eine dynamische Steuerung ist uns leider derzeit nicht bekannt.
