Features
- RS485 Modbus DL/T Kommunikationsschnittstelle
- Vier-Quadranten-Messanalysator, der mit einem RS-485-Anschluss und einem Modbus-DL/T ausgestattet ist
- Ausgänge: RS485 und Impulsausgang
- Spannung: AC 3×230/400V
- Strom: 0,25-5(80)A Direktmessung
- Frequenz: 50/60 Hz
- Impulse: 400imp/kWh
Einsatzmöglichkeiten
- Einspeisebegrenzung und exakte Zählung
- Auch für Nulleinspeisung geeignet, ebenso wie z.B. eine Begrenzung auf 70%
- Elektronischer Energiezähler der Serie DTSU666 (DIN-Schiene) für DIN35mm-Standard (DIN-Schienenmontage)
- Messung für Dreiphasen-Vierdraht-Installationen, Wirk-, Blindenergie u elektrische Parameter
- Ideales Messgerät für die Messung aktiver und reaktiver Energie
- Ideal zur Nutzung mit Verbrauchern und Energieerzeugern, wie zum Beispiel Wallboxen, PV- oder Windkraft
Technische Details

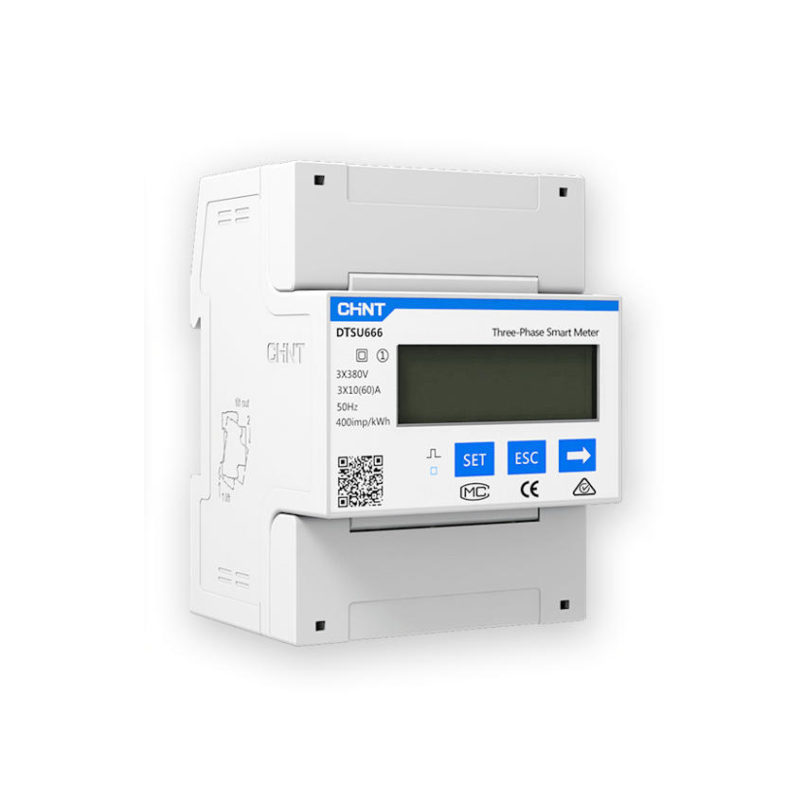

Der Stromzähler Chint DTSU666 verfügt über ein hintergrundbeleuchtetes Display. Der Zähler wurde für die bidirektionale Vier-Quadranten-Strommessung in ein- und dreiphasigen Installationen entwickelt. Zusätzlich zum bidirektionalen Energiefluss (Export und Import) können Sie mit dem Chint DTSU666-Stromzähler viele weitere Netzparameter aufzeichnen und ablesen. Dazu zählen unter anderem kapazitive und induktive Blindenergie in Richtung des Verbrauchs (Import) und der Einspeisung in das Netz ( Export). Der Energiezähler verfügt über eine RS-485-Schnittstelle, sodass die Messwerte einfach über das Modbus-DL/T ausgelesen werden können. Zusätzlich verfügt er über einen konfigurierbaren Impulsausgang für Wirk- oder Blindenergie. Der Chint Stromzähler DTSU666 misst und übermittelt Parameterwerte wie:
- Spannung (V)
- Frequenz (Hz)
- Strom (A)
- Energie bei der Vierquadrantenmessung
- kWh/kVArh ins Netz eingebracht (Export)
- kWh/kVArh ins Netz heruntergeladen (Import)
- kWh/kVArh insgesamt
Technische Spezifikation
- Spannung 3 x 230V / 400V
- Anzeige: Segment-LCD, hintergrundbeleuchtet
- Montage: DIN 43880-Schiene (72 x 94,5 mm)
- Frequenz: 50Hz
- Einsatztemperatur:-25°C bis +55°C
- Eigenverbrauch: max. 1W (5VA) je Phase
- Datenverbindung Modbus über RS485, RS-485-Ausgang, Modbus-DL/T
- Anschlüsse: 4-Wege, 16 mm2 Kabelquerschnitt
- Abmessungen: 126 mm x 89 mm x 66 mm
Lieferumfang
- DTSU666 Stromzähler, 3-phasig
- Bedienungsanleitung
- Montageanleitung
Ist der Chint DTSU666 voll kompatibel mit der Wallbox go-eCharger Gemini, um damit Überschussladen zu ermöglichen?
Danke im Vorhinein für die Antwort!
Eine 100 %-Kompatibilität können wir leider nicht garantieren. Es gibt zu viele verschiedene Varianten des DTSU666 und der Wallboxen. Leider stellt der Hersteller auch keine Kompatibilitätsliste für diesen Stromzähler zur Verfügung. Es müsste also in der Praxis ausprobiert werden und mit etwas Glück sollte es funktionieren. Sollte es dennoch nicht klappen, nehmen die meisten Partnershops die Ware (wenn sie wieder originalverpackt zurückgeschickt wird) wieder retour.
Guten Morgen,
ich benötige eine Bedienungsanleitung deutscher Sprache als PDF-Format.
können Sie mir behilflich sein???
Vielen Dank
Hans-Peter Fritz
Unter diesem Link finden Sie die Anleitung für den DTSU666 (PDF).
Guten Tag
Wo finde ich die IP Adresse
