Wie sieht ein Typ 2-Ladekabel aus?

Beim Laden von Elektroautos kommen unterschiedliche Kabel- und Steckertypen zur Anwendung. Bei den Steckertypen unterscheidet man grundsätzlich zwischen Typ 1 und Typ 2.

Typ 1-Stecker sind in Deutschland, Österreich und in der Schweiz eher selten und werden vor allem im US-Amerikanischen Raum und in Japan verwendet. In Europa dominiert hingegen der Typ 2-Stecker. Dieser wird manchmal auch “Mennekes-Stecker” genannt. Ein Typ 2-Ladekabel ist also ein Ladekabel, das an beiden Enden über einen Typ 2-Stecker verfügt (siehe Foto unten).

So sieht ein Typ 2-Ladekabel aus

Von Oben gesehen ist ein Typ 2-Ladekabel nur schwer von einem Typ 1-Ladekabel zu unterscheiden. Ob es sich bei einem Kabel um ein Typ 2-Ladekabel handelt, ist am besten zu erkennen, wenn man einen Blick von Vorne auf das Kabel wirft. Die Vorderseite des Steckers verrät Ihnen relativ schnell, ob es sich tatsächlich um ein Ladekabel mit Typ 2-Stecker handelt.

Erkennungsmerkmale

Werfen Sie einen Blick auf die Steckervorderseite. Bei einem Typ 2-Ladekabel ist der obere Bereich des Steckers abgeflacht. Unter dieser “Kante” befinden sich zwei kleinere Kontakte. Unterhalb dieser Kontakte befinden sich fünf größere Kontakte, die gleichmäßig angeordnet sind. Einer der Kontakte befindet sich genau in der Mitte der fünf großen Kontakte. Wenn diese Eigenschaften zutreffen, handelt es sich um ein Typ 2 Ladekabel.

Hier noch ein paar Details, für alle, die es genau wissen wollen: Wie bei fast allen Steckverbindern gibt es auch beim Typ 2-Kabel “männliche” und “weibliche” Ausführungen – d. h. die Anschlüsse unterscheiden sich zwar leicht voneinander, aber die beschriebene Anordnung der Kontakte ist die gleiche. Der männliche Anschluss wird “Stecker” genannt, der weibliche “Kupplung”. Ein Typ 2-Ladekabel verfügt an einem Ende über einen “Stecker” und am anderen Ende über eine “Kupplung”.

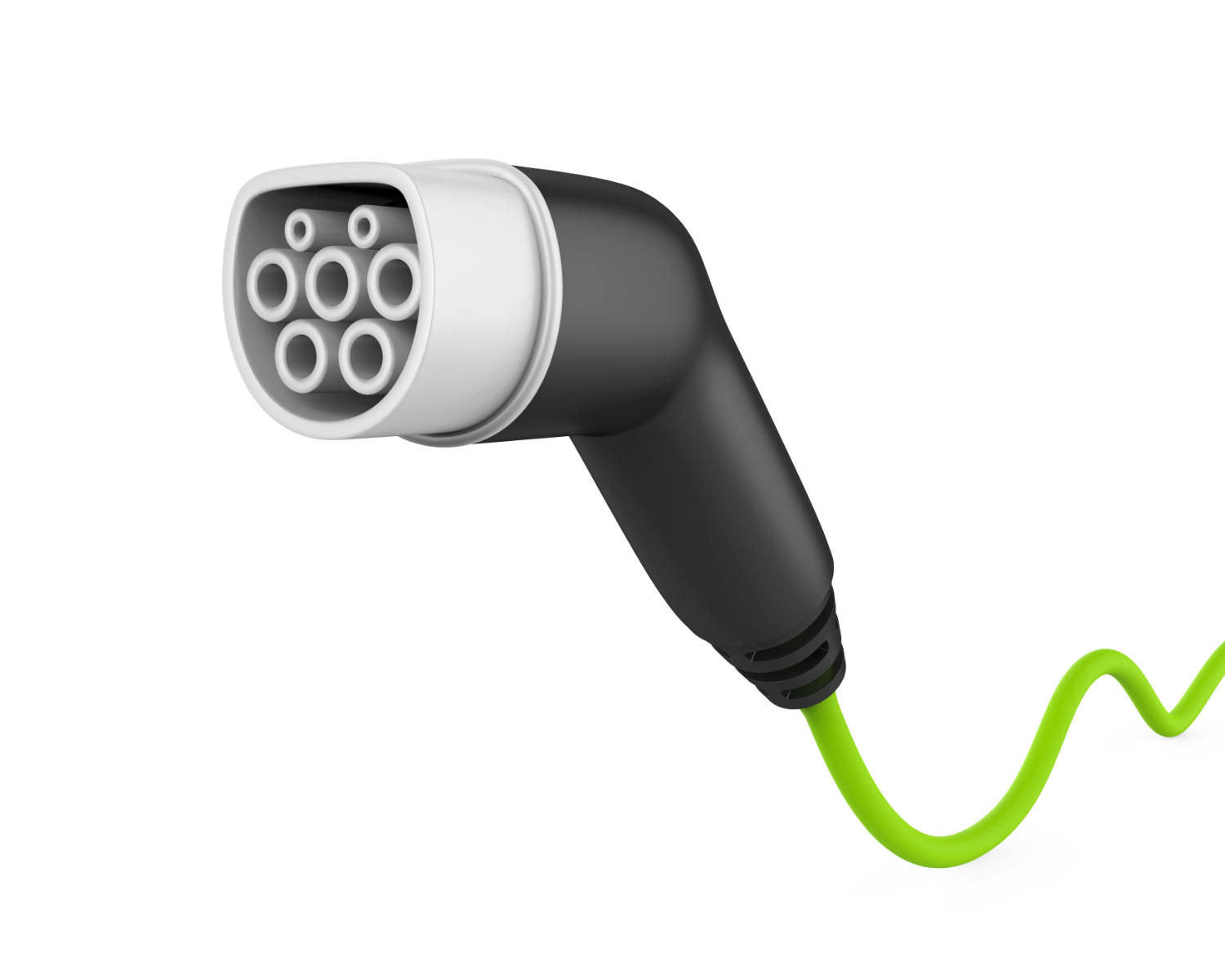

Foto eines Typ 2-Ladekabels

Am Einfachsten können Sie den Kabeltyp identifizieren, wenn Sie Ihr Kabel optisch vergleichen. Die folgende Abbildung zeigt, wie ein Typ 2-Ladekabel aussieht:

Weitere Fotos von Typ 2-Ladekabeln

Hier finden Sie weitere Abbildungen, die zeigen, wie ein Typ 2 Ladekabel aussieht.

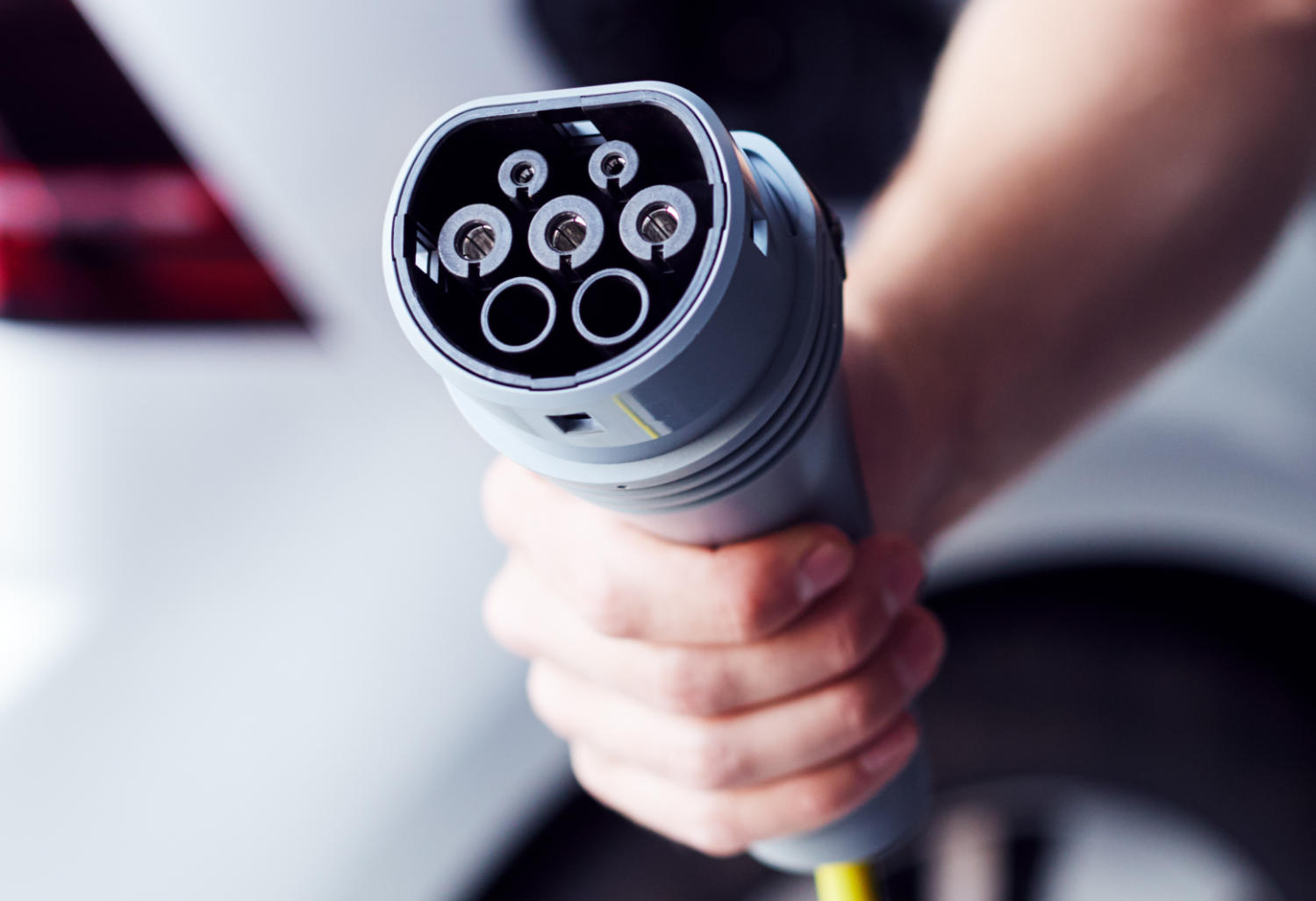

Typ 2-Ladekabel “weibliches” Ende (=Kupplung)

Das folgende Foto zeigt den “weiblichen” Anschluss eines Typ 2-Ladekabels und wird auch Kupplung genannt. Das weibliche Ende wird am Fahrzeug angeschlossen.

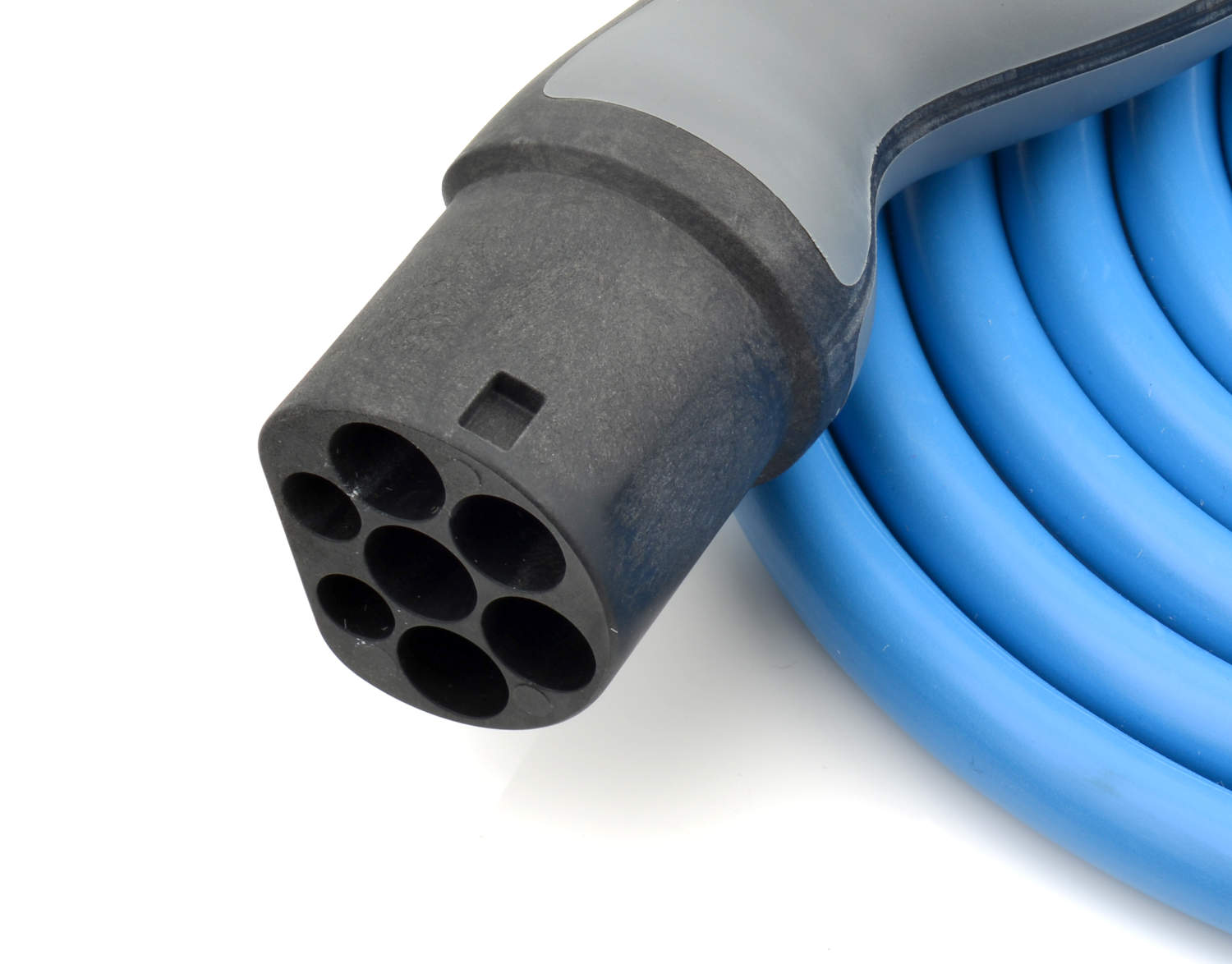

Typ 2-Ladekabel “männliches” Ende (=Stecker)

Das folgende Foto zeigt den “männlichen” Anschluss eines Typ 2-Ladekabels und wird auch Stecker genannt. Das männliche Ende wird an der Ladestation / Wallbox angeschlossen.

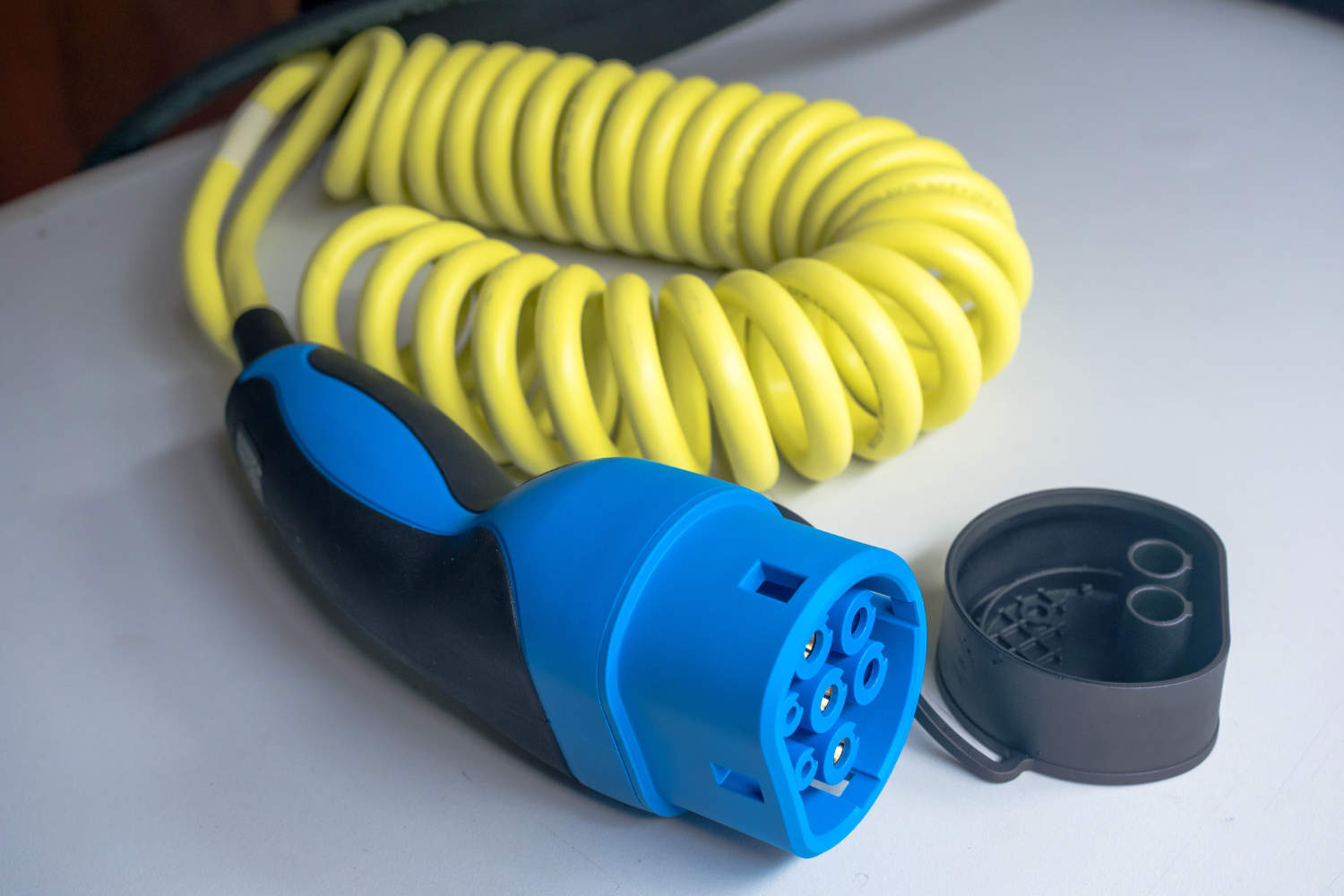

Spiralladekabel Typ 2

Das folgende Foto zeigt ein Typ 2-Spiralkabel:

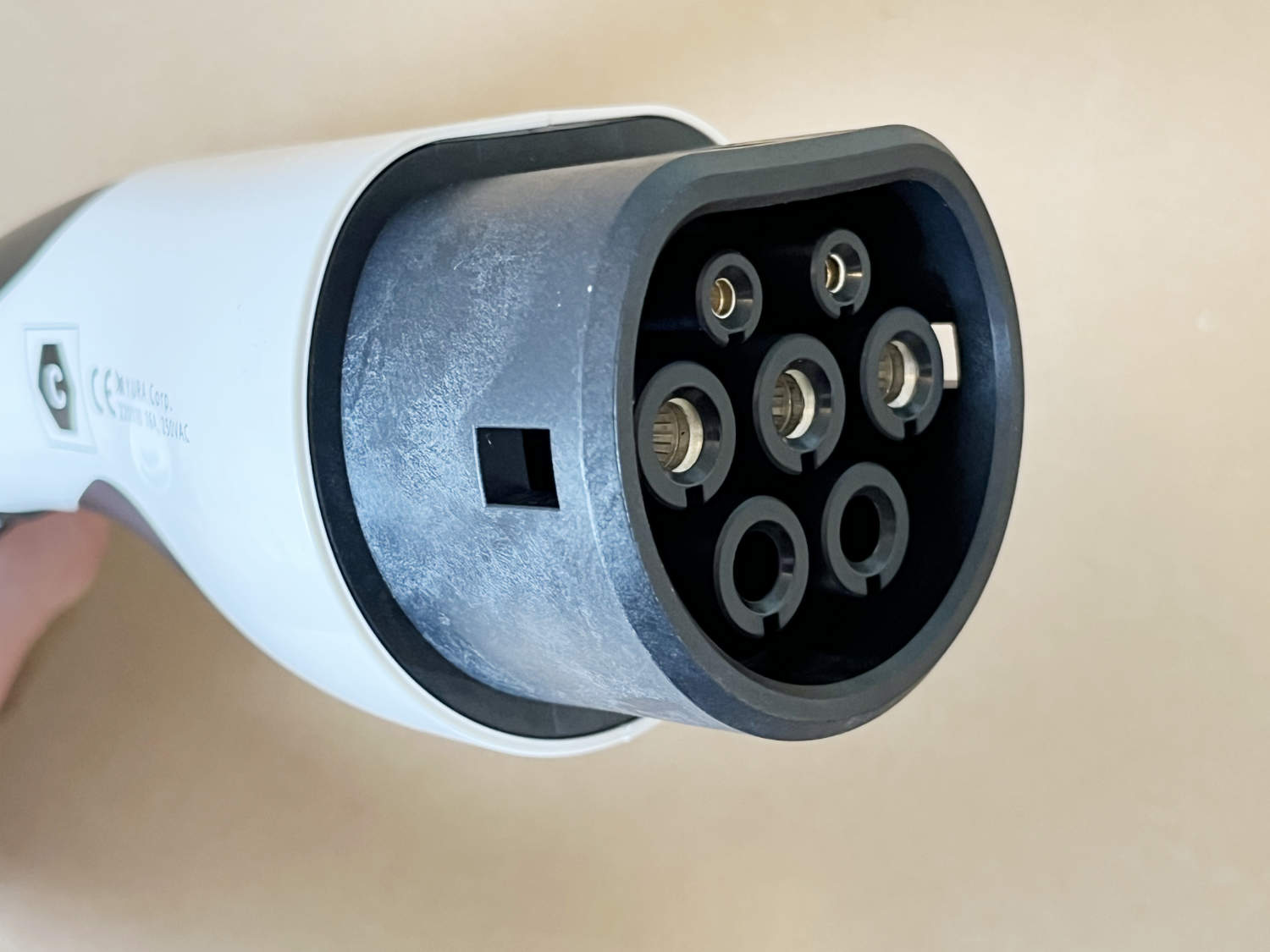

Anordnung der Steckerkontakte bei einem Typ 2-Ladekabel

Die folgende Nahaufnahme zeigt den “weiblichen” Anschluss (=Kupplung) eines Typ 2-Ladekabels:

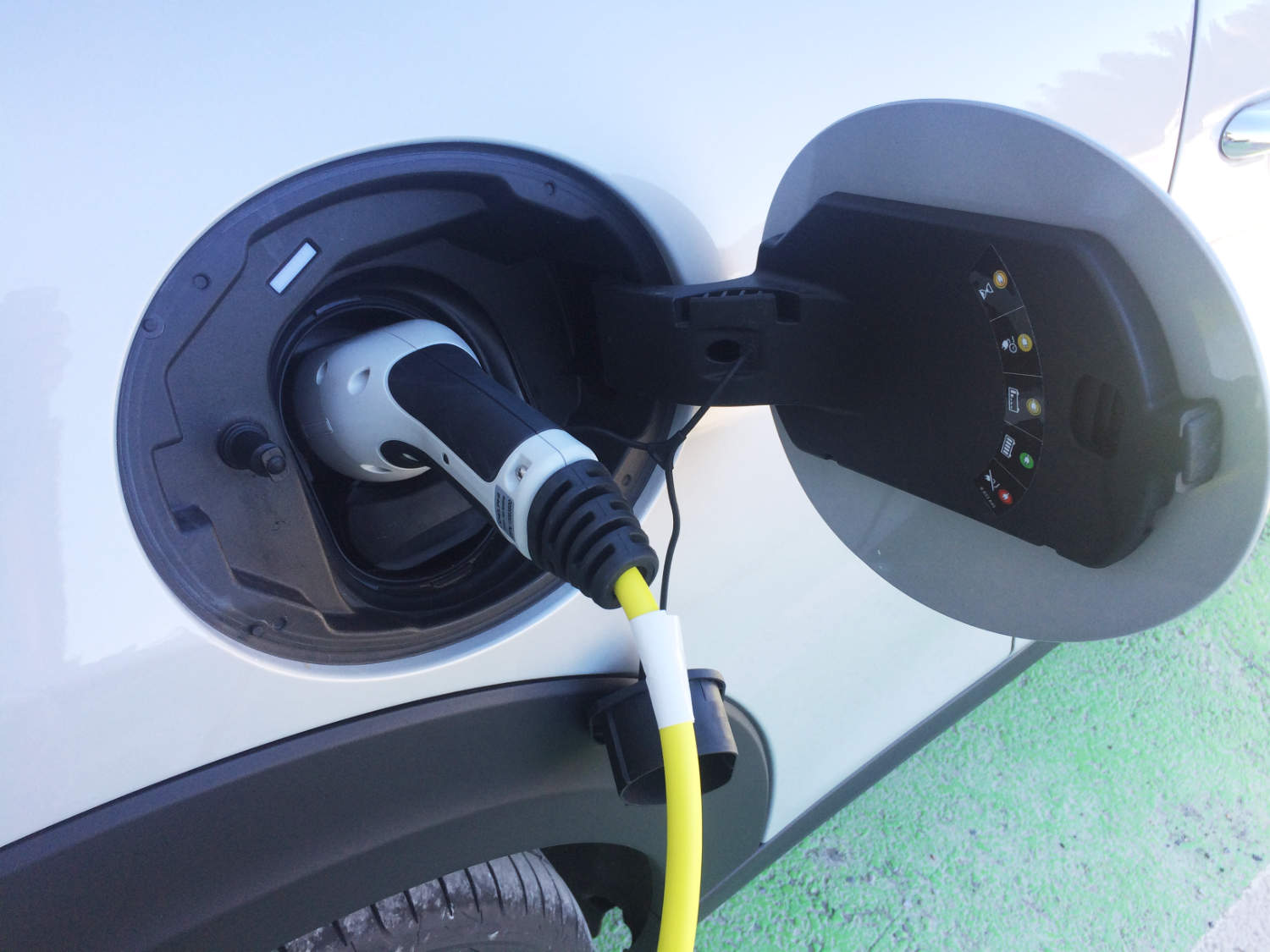

Typ 2-Ladekabel am Fahrzeug angeschlossen

So sieht ein Ladekabel Typ 2 aus, wenn es am Auto angesteckt ist:

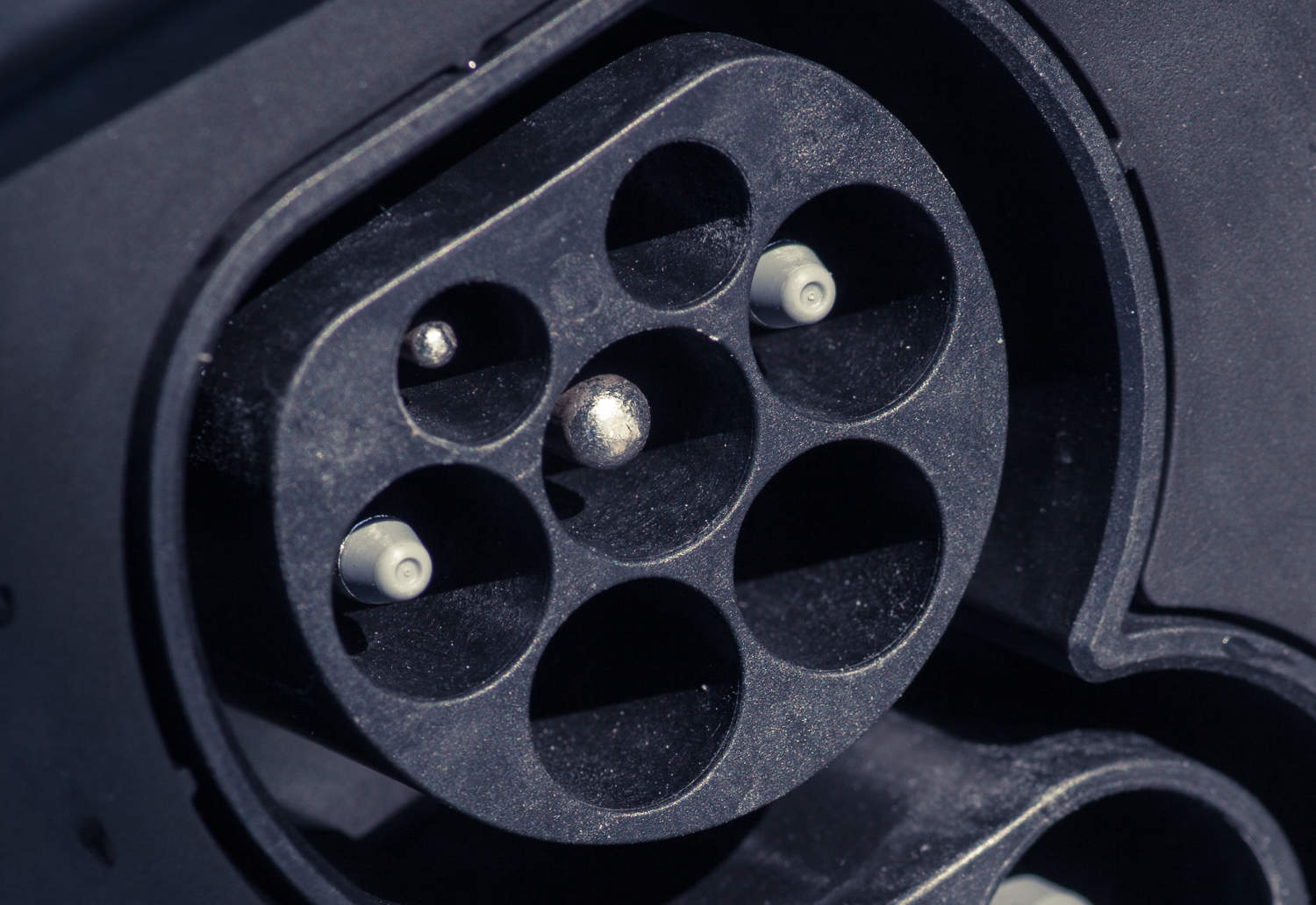

Typ 2-Gegenstück am Fahrzeug

Das folgende Foto zeigt, wie der Stecker für ein Typ 2-Ladekabel am E-Auto aussieht. An diesem Stecker (“männlich”) wird das Typ 2-Ladekabel angeschlossen:

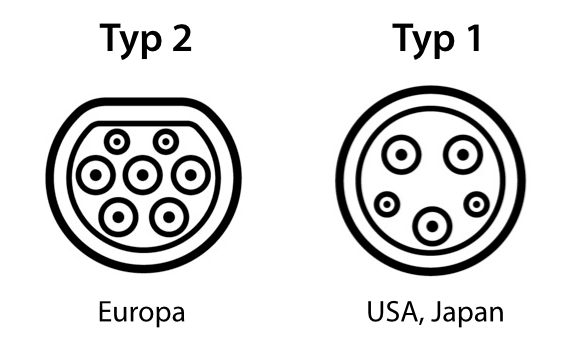

Unterschied zum Typ 1-Ladekabel

Die folgende Abbildung (Illustration) zeigt schematisch, wie sich ein Typ 2- von einem Typ 1-Ladekabel unterscheidet:

Passt ein Typ 2-Ladekabel zu meinem E-Auto?

Sie wollen wissen, welches Ladekabel zu Ihrem Fahrzeug passt? Hier finden Sie eine Übersicht mit Fahrzeugen und ihren Steckertypen.
